摘要

当圆偏振光沿着双轴晶体的一个光轴传播时，透射光场形成一个锥体，这种现象被称为锥形折射。基于这种效应已经发展了一些应用，如产生贝塞尔光束和光镊。利用VirtualLab Fusion中的快速物理光学仿真技术，演示了KGd晶体中的锥形折射。


建模任务

参数来自C. F. Phelan et al., Opt. Express 17, 12891-12899 (2009)

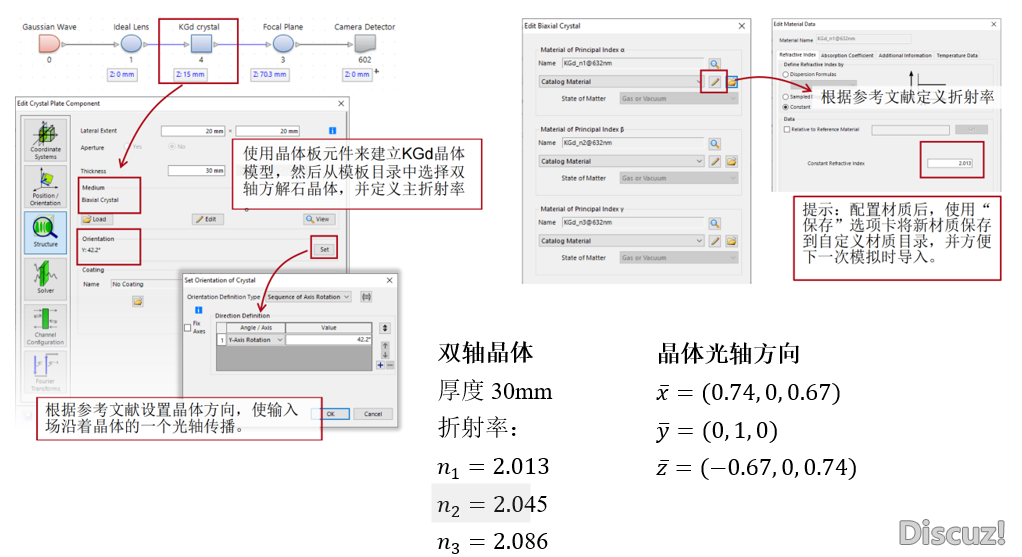

系统建立模块-光源


系统建立模块-双轴KGd晶体


参数来自C. F. Phelan et al., Opt. Express 17, 12891-12899 (2009)

系统建立模块-自动探测器定位

在锥形折射中，在输出处发生横向偏移。因此，我们使用参数耦合方法将探测器的位移与晶体参数（晶体厚度和主折射率）联系起来，以实现自动定位。该数学公式的表达式可以在参考文献中找到。

公式来自C. F. Phelan et al., Opt. Express 17, 12891-12899 (2009)

仿真结果

VirtualLab Fusion 技术
