示例.0039（1.0）
关键词：导入，数据阵列，测量，图像
1.简介
■ 基于一些目的，导入位图数据或ASCII数据是有用的（例如来自测量的数据）。
■ 这个示例说明如何在VirtualLab中进一步的使用使这些类型的数据。
2. 打开导入向导
■ 在VirtualLab中，处理数据最灵活的方式是通过使用数值数据阵列（Numerical Data Arrays）。
■ 数字数据阵列的导入向导通过文件菜单打开。
3. 一维vs二维和复值vs实值数据
4.导入实际文件
■ 当切换到下一个页面，将会出现一个打开的对话框来选择数据文件。
■ 在打开的对话框中，包含bitmap数据或者ASCII数据几个可导入的文件类型。
5.ASCII导入设置
■ 选择一个文本文件（text file）打开后，为了读取数据，需要进行一些设置。
■ ASCII分隔符必须与文本文件中相匹配。
预览有助于验证导入结果的正确性。
6.位图导入设置
■ 如果导入位图数据（例如JPG，PNG，BMP格式），也需要进行一些设置。
■ 结合值域的色域定义了导入数据值所对应的颜色。
预览可用
7.数据的含义
可以在当前页面输入关于导入数据含义的附加信息。
8.坐标设置Ⅰ
■ 因此，无论是ASCII文件还是位图文件都不可能包含数据点的坐标信息，这些必须在一个单独的向导页面中进行指定。

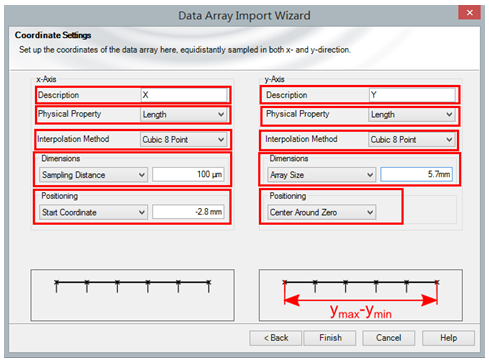

9.坐标设置Ⅱ
对于两个轴中的每一个（在二维情况下）或对于一个坐标轴（在一维情况下），可以设置以下属性：
■ 标签（描述）
■ 物理意义
■ 一种插值方法
■ 两个相邻数据点之间的距离或整个数组大小
■ 起始坐标或标志，表明坐标应围绕零为中心。
10.结果
输入所有数据并单击finish后，向导关闭并显示导入的数据。
|
|
