十字元件热成像分析(上)

[复制链接]
cherryjhy 发表于 2023-4-6 08:49:07 | 显示全部楼层 |阅读模式
简介:本文是以十字元件为背景光源,经过一个透镜元件成像在探测器上,并显示其热成像图。


成像示意图


首先我们建立十字元件命名为Target


创建方法:

面1 :
面型:plane
材料:Air
孔径:X=1.5, Y=6,Z=0.075,形状选择Box



辅助数据:
首先在第一行输入temperature :300K,
emissivity:0.1;



面2 :
面型:plane
材料:Air
孔径:X=1.5, Y=6,Z=0.075,形状选择Box

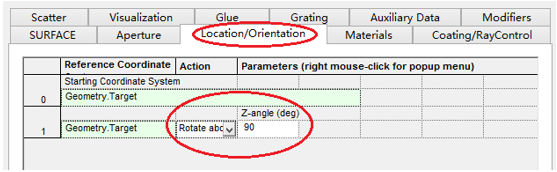

位置坐标:绕Z轴旋转90度,



辅助数据:

首先在第一行输入temperature :300K,emissivity: 0.1;



Target 元件距离坐标原点-161mm;



单透镜参数设定:F=100, bend=0, 位置位于坐标原点



探测器参数设定:

在菜单栏中选择Create/Element Primitive /plane







元件半径为20mm*20,mm,距离坐标原点200mm。

光源创建:

光源类型选择为任意平面,光源半角设定为15度。



我们将光源设定在探测器位置上,具体的原理解释请见本章第二部分。

我们在位置选项又设定一行的目的是通过脚本自动控制光源在探测器平面不同划分区域内不同位置处追迹光线。



功率数值设定为:P=sin2(theta) theta为光源半角15度。我们为什么要这么设定,在第二部分会给出详细的公式推导。

创建分析面:



到这里元件参数设定完成,现在我们设定元件的光学属性,在前面我们分别对第一和第二面设定的温度和发射系数,散射属性我们设定为黑朗伯,4%的散射。并分别赋予到面一和面二。



到此,所有的光学结构和属性设定完成,通过光线追迹我们可以查看光线是否可以穿过元件。
