激光扫描系统(LSC.0002 v1.0)


应用案例概述


系统细节

光源
– 绿光二极管
元件
– 双轴振镜扫描仪
– F-Theta物镜
探测器
– 场曲和畸变探测器
– 光束强度剖面探测器
– 焦点区域探测器
– 光束参数探测器
模拟/设计
– 光线追迹:分析扫描场尺寸,场曲以及畸变
– 场追迹:考虑衍射效应,进行更精确的光束尺寸和剖面的研究

系统说明



激光扫描系统的性能评估

 一个激光扫描系统的扫描光学部分包含了一个扫描仪单元和一个F-Theta物镜,在一维扫描过程中(沿入射角Theta),通过分析光束的场曲和畸变来评估其性能。
 此外,计算了不同扫描位置处的光束尺寸和轮廓。


模拟和设计结果



其他的VirtualLab特征

在此案例中,你将从以下选择的特征中获益:
 各种探测器
- 测量与反射镜扫描角度相关的焦点位置
- 测量探测器平面上的光束位置
- 使用焦点区域探测器计算焦点区域中的场
 参数耦合
- 针对扫描光学部分的期望输入扫描角度Theta来调整反射镜方位
 参数运行
- 估计扫描场尺寸
- 生成场曲和畸变图

总结

VirtualLab可以
 模拟一个由双轴扫描反射镜和一个F-Theta物镜构成的激光扫描系统
 分析目标平面上的光束偏转
- 通过光线追迹来计算扫描场尺寸,场曲和畸变
- 通过几何场追迹来计算光束剖面
- 场追迹可以更准确地分析光束位置和焦点

应用案例详述

系统参数

应用案例内容
 LSC.0001和LSC.0002为激光扫描系统。
 在这个案例中,通过模拟扫描过程来分析F-Theta物镜的场区和畸变。
 相对于LSC.0001,显示了性能提高。
 强烈建议首先阅读LSC.0001。


file used: LSC.0002_LaserScanning_F-ThetaObjective_01_RayTracing.lpd

模拟任务

连续激光模



规格:输入激光光束

激光组件中的单模二极管激光器


规格:电流反射镜定位系统


典型双轴振镜扫描仪

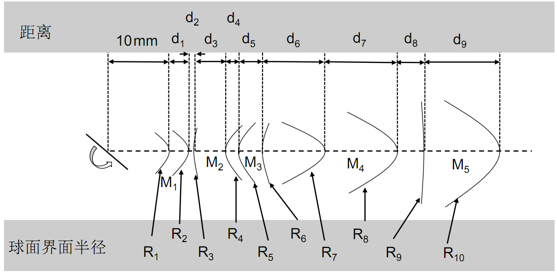

规格:F-Theta物镜概述



规格:F-Theta对象透镜参数










来自目录Schott_2014
