摘要

光栅结构广泛用于多个应用,如光谱仪、近眼显示系统等。通过应用傅里叶模态方法(FMM),VirtualLab Fusion以一种简单的方法提供了任意光栅结构的严格分析。在光栅软件包中,通过使用堆栈中的多个界面或/和介质可以配置光栅结构。用于设置堆栈的几何结构的用户界面是友好型的,可以用于产生更加复杂的光栅结构。在这个用例中,解释了基于特殊介质光栅结构的配置。



该用例展示了…
 在光栅工具箱中通过使用特殊介质如何配置光栅结构,如:
倾斜光栅介质
体光栅介质
 如何在计算前改变高级选项&检查定义的结构



光栅工具箱初始化


 初始化
开始->
光栅->
通用光栅光路图
 注意:对于特殊类型光栅的使用,如体光栅,可以直接选择特定的光路图
光栅结构设置
 首先,需要定义基底(底座)材料和厚度
 在VirtualLab中,光栅结构在所谓的堆栈中定义
 堆栈可以固定到基底的一边或两边

 这个例子中,第一个界面上的堆栈已经选中

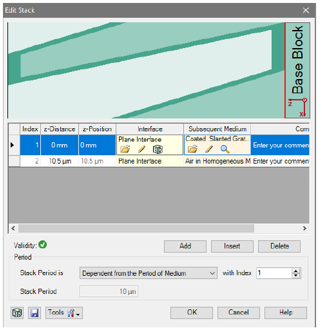

堆栈编辑器



堆栈编辑器


涂层倾斜光栅介质

 在目录分类“LightTrans定义”中,可以找到涂层倾斜光栅介质。
 这种类型的介质可以使用具有或不具有额外涂层的倾斜光栅结构
 在这个例子中,由熔融石英制成的光栅(具有含铬的涂层)位于玻璃基质上
 在堆栈编辑器视图中,不同的材料由基于他们折射率的其他颜色显示(暗色意味折射率高)



涂层倾斜光栅介质



涂层倾斜光栅介质
 堆栈周期允许控制整个配置的周期
 该周期同样用于FMM算法的周期性边界条件
 在简单光栅结构的案例中,推荐选择选项“根据介质周期“和选择周期性介质合适的折射率



涂层倾斜光栅介质参数



涂层倾斜光栅介质参数



高级选项&信息
 在传输菜单中,多个高级选项可用
 传输方法标签允许编辑FMM算法的精确设置
 可以设置考虑的总级数或倏逝级数的数量
 这可能是有用的,如果考虑金属光栅
 相比之下,在电介质光栅中,默认设置已经足够



高级选项&信息
 高级选项标签提供了结构分解的信息
 层分解和过渡点分解设置可用于调整结构的离散化,默认设置适用于几乎所有的光栅结构
 更多地,提供了关于层数和过渡点的信息
 分解预览按钮提供了用于FMM计算的结构数据的描述,折射率由颜色尺度描述



高级选项&信息



高级选项&信息
