将系统和组件导出为STL和IGES格式

cherryjhy · 发表于 2023-2-1 17:48:33

摘要

计算机辅助设计文件通常用于在软件产品之间交互文件。例如，STL格式用于3D打印软件。 IGES格式广泛用于计算机辅助设计（CAD）领域的信息数字交互。 VirtualLab支持将系统中指定的光学组件导出为各种CAD格式。这包括例如将透镜，棱镜，镜子系统和其他组件输出到STL和IGES格式。

1. 组件视图

 通过组件的编辑对话框可以修改每个实际组件。
 为了便于说明，我们使用默认球面镜作为示例。
 单击“视图”按钮以生成3D视图。

2. 将组件导出到STL / IGES文件

 右键单击3D视图窗口，然后选择Export to STL / IGES。
 然后命名您的文件并存储。
 现在可以在您选择的STL / IGES查看器中打开。

3. 光学系统视图

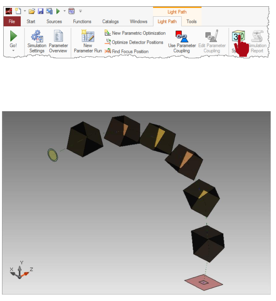

 对于给定的光学系统，在此示例中为棱镜链，单击“系统视图”以生成3D视图。

4. 将光学系统导出到STL / IGES文件

 右键单击3D视图窗口，然后选择Export to STL / IGES。
 然后命名您的文件并存储它。

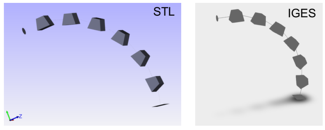

 现在可以在您选择的STL / IGES查看器中打开。

5. 文件和技术信息
