Opticstudio是ZEMAX公司的光学设计软件产品，具备强大的光线追迹和光学建模能力，是通用型光学设计软件，界面简洁友好，功能强大，是广大光学工程师设计的必备软件，也是光学界最通用、使用面最广、性价比最高的光学设计软件。 以上其强大的功能、悠久的历史和庞大的市场占有率都是我们对于ZEMAX的理解，而Opticstudio其另一款软件LensMechanix不为人所知，它是一款什么软件呢？它又能解决什么样的问题呢?下面我来简单介绍下此款软件，希望能帮助光学工程师、光机结构设计工程师解决现实中难沟通、难界定过失、设计周期长等存在的问题。 一般光计系统开发的过程如下：光学工程师设计光学结构，通过分析评价光学像差、光路结构、MTF等评价函数来使得光学系统满足设计指标，然后绘制出光学镜片的CAD图纸和光学系统图，提交给机械工程师设计透镜的外壳。 机械工程师参考光学系统图来设计机械结构，紧固光学镜片，建立合理的外壳结构，同时要避免机械结构对光路的阻挡。然后光学设计和机械设计通过工艺加工手段获得成品、样品，再通过实际测试整个光机系统的性能来检测是否达到指标要求。如果达不到，重新分析是光学设计问题还是机械设计问题，有极大的可能会推翻所有的设计，重新开始。
这里的整个过程带来如下几个障碍： 1 双方的专业背景不同，光学工程师考虑的系统的机械结构不足，机械工程师不了解光学参数独特的性质，因此两者在独自设计过程中都可能未充分考虑到自身的设计会对对方设计造成的影响。 2 双方沟通渠道不方便。光学工程师和机械工程师在设计过程中需要充分沟通，以免造成后续的不良影响，但是沟通的渠道没法明确的指标和指引，只能通过自身的经验来调整，但调整造成的影响是否正确，那可能并不明确。 3 可能造成不必要的成本增加。光学工程师可能会为了避免工艺或机械的影响，会严格标注公差，同样，机械工程师也会做出同样的选择，结果就是成本增加。 4 产品开发周期延长。产品开发不肯能永远一帆风顺，而光机设计一直是一个较长的过程。光学设计\机械设计-镜片加工\机械加工-镜头组装-检测。如果在产品设计过程中未能及时发现问题，很有可能会全盘推翻整个过程，重新开始，造成成本增加、开发周期延长。
图 传统的光机设计过程 LensMechanix此款软件是搭载在机械CAD平台上的一款插件，是最适合机械工程师在设计光机结构时，模拟机械设计对光学性能的影响，以尽早发现错误，并使产品更快地推向市场。LensMechanix简化了产品开发流程，加速了产品上市时间。并简化了SolidWorks\Creo等与OpticStudio之间的信息交换，从而节省了开发成本。LensMechanix消除了设计光机系统的猜测，用OpticStudio的实际镜片尺寸建立光机元件，不需要STEP和IGES文件。 LensMechanix的优点： 专门为机械工程师设计，不需要有光学设计经验 简化了信息交换 使机械工程师能够能够快速的建立模型，光学部件可完整的加载至机械软件中，机械工程师无需在机械软件中重新绘制光学部件，加载至机械软件中的光学部件兼具光学及机械特性 消除了设计光计系统的猜测 减少了在设计迭代上花费的项目成本 加少了重复打样 通过提高生产率和更快地将产品推向市场来实现收入增长 加载OpticStudio文件直接在Solidworks中上传完整的设计设计和源文件，在机械设计软件中加载原始的OpticStudio文件（.zmx 和.zar)，无需格式转换， 无文件失真，加载的光学文件具有精确的设计数据

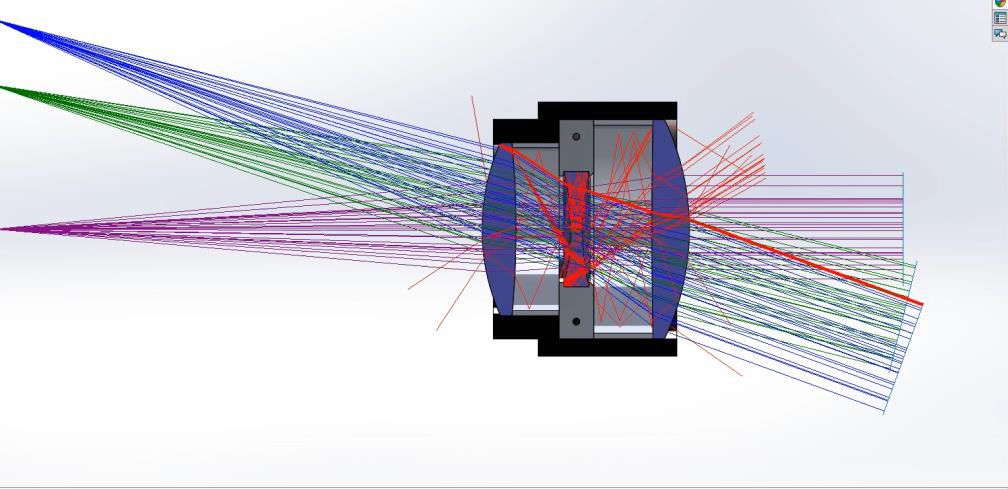

图 光线通过光机系统的精确表现 LensMechanix还能做什么？ 1 LensMechanix是基于Zemax的物理内核，LensMechanix与OpticStudio的分析结果是一致的，不需要很专业的光学背景：绿色代表好，红色代表坏
2 在SolidWorks中进行光线追迹
3 在SolidWorks系统中分析杂散光
4 加上装配的机械边界
5 公差信息可以在光学工程师和机械工程师之间分享，镜片在LensMechanix中被颜色编码，以确定公差的范围，机械工程师可以优先设计敏感度最高的零件。
6 当光学工程师修改光学设计时，机械工程师能够得到同步更新，从而避免了每次修正后，机械工程师需要为新的光学表面重新设计机械部件的麻烦。 7 机械工程师能够为光学工程师保存完整光机组件的OpticStudio文件，此举有助于节省时间并减少错误，因为他们分析相同的设计。
LensMechanix独特的用户：ZEMAX软件是用来设计光学系统，光线追迹，光学建模的软件；Solidworks等CAD软件是机械设计的平台，具备三维建模机械结构等功能。而LensMechanix反映的是光学特性，但是是用来帮助机械工程师，是搭载在CAD软件平台上的插件，因此它的使用方是机械工程师。 LensMechanix系统要求： LensMechanix 需要在SOLIDWORKS 最新的三个版本环境下工作(现在是 2016, 2017, 和2018版)，Windows 7 或者更新的版本 在使用LensMechanix时，使用者不需要在同一个电脑上有OpticStudio，LensMechanix 可以加载各种版本的OpticStudio文件，然而, 协作设计过程使用最新版本的OpticStudio是最好的。 |
