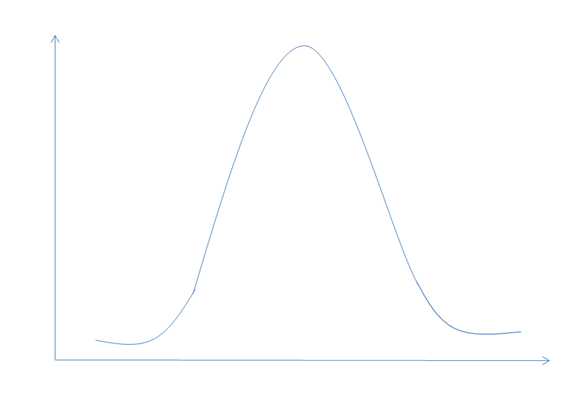

描述激光的光束质量通常由两个参数表达：BPP和M²。M²很多时候也写成M2，可以读作M平方或M2。下图为高斯光束的纵向分布图，其中束腰半径W，远场发散角半角θ。
BPP（Beam Parameter Product），BPP中文名称是光束参数乘积，定义为束腰半径 × 远场发散角 BPP=W × θ 高斯光束的远场发散角半角： θ0=λ / ΠW0 M²：光束参数乘积与基模高斯光束的光束参数乘积的比值： M2=（W×θ）/（W0×θ0）=BPP /（λ/Π） 由以上公式不难发现，其中BPP与波长是无关的，而M²因子也与激光波长有关。他们主要于激光器的腔体设计和装配精度有关。 M²因子数值无限接近于1，表示真实数据和理想数据的比值，当真实数据越接近于理想数据时，则光束质量越好，即当M²因子越接近于1时，则光束质量越好，对应的发散角度越小。 光束质量BPP和M2的测量 对于光束质量的测量，可以利用光束质量分析仪，而使用光斑分析仪配合复杂的操作也能实现，通过不同位置采集激光截面的数据，然后通过仪器内置程序合成M²的数据，如果在采样过程中存在操作失误或测量错误，则无法测量分析M²的数值。而对于高功率测量，则需要复杂的衰减系统，使激光功率保持在可测量的范围内，避免功率过高损坏仪器探测面。
BPP越小，表示激光器的光束质量越好。 对于1.08um的光纤激光器而言，单基模 M2=1，BPP=λ/Π=0.344 mm mrad 对于10.6um的CO2激光器，单基模M2=1，BPP=3.38 mm mrad 假设两种单基模（或者多模M2相同的情况下）激光器聚焦后，发散角一致，则CO2激光器的焦点直径是光纤激光器的10倍。 M²越接近于1，表示激光器的光束质量越好。 在激光光束处于高斯分布或近高斯分布时，M²因子越接近于1，则表明实际激光越接近于理想状态高斯激光，则光束质量越好。 光束质量分析仪 光研科技自主研发的光斑分析仪自九月正式上市以来，产品性能得到了使用客户的一致认可，这种产品可实现激光光斑检测及测试应用，为客户提供定制光束质量分析一体化设计解决方案，并支持多应用开发。 产品精度可以完全代替进口激光光束质量分析仪。通过光束分析装置一体化设计，配套衰减方案，可测量直径 40μm 光斑，支持实时曝光及增益调节。该系统可以对连续可见激光光斑进行采样，分析得到激光光斑位置，直径，椭圆率等，并对光强能量场进行二维和三维显示。
标准版双光楔衰减器参数（1套）    |
