设计与检测 |​Lighttools 基本操作1: 分光膜片

2022-3-27 10:26| 发布者:Davis| 查看:2518| 评论:0|原作者: 光联万物 OPLC

摘要:本文介绍了使用Lighttools进行分光膜片设计的基本操作流程,相对于其他软件,在光路系统和照明系统设计方面更为便捷、易用。涵盖了建立滤光片模型、放置探测器、添加表面探测器、创建表面光源、膜层设置以及表面光学属性设置等内容。此外,文章还提到了其他光电微课堂中的相关主题,如激光应用、光刻机、光电仿真模拟等。

引言:

Ligttools相对比zemax软件在3D建模上有独特的优势,使得一些复杂的光路设计变得相对简便,操作界面、流程也相对友好。熟悉zemax软件的朋友,常有这样的感受:Zemax在成像光学上具有强大的功能,而在照明等光路系统上操作显得繁琐;ligttools 软件恰在很多复杂光路的设计过程中,更为便捷、易用。


当下和大家一起花点时间和大家一起学习边Ligttools软件,平常的一些练习和学习就作为读书笔记和大家一起分享下,内容不免有不足之处,还请各位多多指导。



分光膜片:
本例是lighttools软件自带案例,打开:工具->示例模型库->SurfaceProperties\DichroicCoatings





第一片:蓝色反射滤光片,反蓝色透红绿;
第二片:绿色发射滤光片,反绿色透红色;
第三片:红色反射滤光片,反红色。


具体操作:
1. 建立滤光片模型:




放置圆形滤光片



坐标:



打开lens1->属性:
坐标:X,Y,Z:0,0,0  ,角度:Alpha,Beta, Gamma : -45,0,0

几何尺寸:




2. 放置探测器:





修改探测器位置属性:



修改形状属性:



再新建第二个探测表面:


修改位置信息:

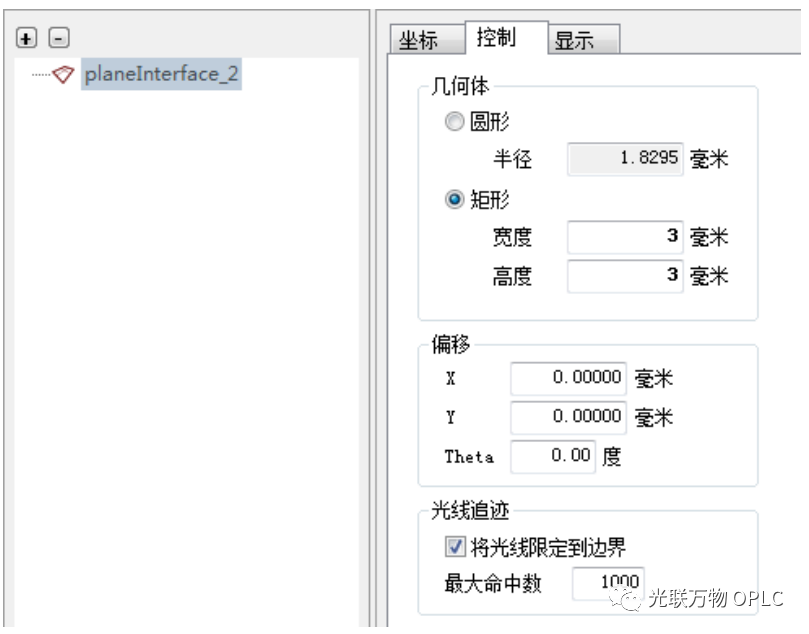

修改几何尺寸:


3. 添加表面探测器:
分别对两个探测面添加表面接收器



表面接收器添加完成。

4. 创建表面光源:



按照图示,1、2、3点的操作方式,放置光源。



打开光源管理器,修改光源属性:

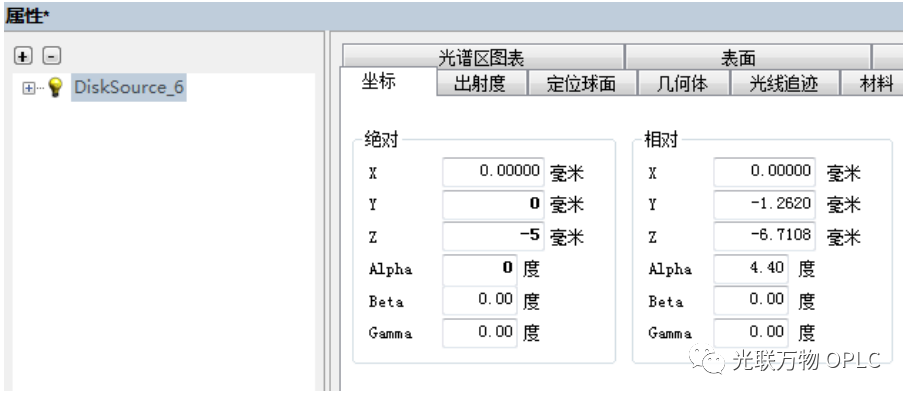

修改光源坐标位置修改:



出射度修改:


由于是均匀光线,测量于(M)改为定位区域,光源出光角度分布改为:均匀
出光定位球面修改:


几何尺寸修改:



出光光谱:



光线追迹:


5. 膜层设置:
点开:编辑->用户膜层->新建膜层

选择:投射,反射,吸收
编辑反射率:




输入入射角:45度
输入膜层信息



终点xy,700,1输入两次,按回车键,膜层曲线如上面,400-580nm 反射率0,  590-700nm 反射率1.0。

6. 表面光学属性设置:



选择基本透镜->lensFrontSurface->zone –>光学属性->打开光学属性管理器



新建光学属性:NewProperty,修改“平滑光学”,高级属性中选择“用户定义”



点击应用后,状态栏新增按钮“用户膜层”



再次修改表面属性:



进入属性:光学属性修改为“New Property”



注意:“New Property”光线追迹模式改为:分光(反射和投射)



光线追迹结果:



照度分析结果:



以上操作为单片分光膜片的设计流程,多片分光膜片设计方式类似,有兴趣的各位在继续尝试。
